采用GWH(低温省煤器)+CDH(烟气冷凝器)+SGH（烟气换热器）

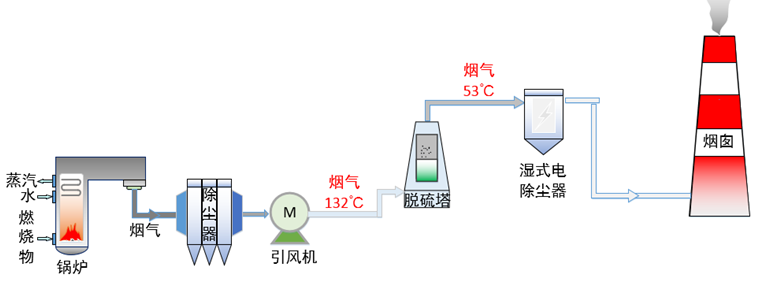

浙江物产环能浦江热电有限公司位于浙江金华浦江县经济开发区，现有3x150th高温高压CFB锅炉(9.8MPa，540℃)，单台锅炉****连续蒸发量150th。原有烟气处理工艺如下图所示

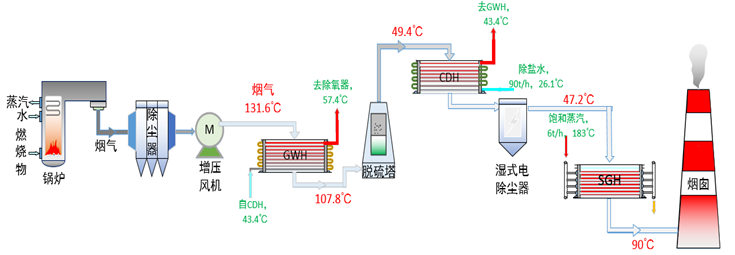

考虑到电厂供汽，能持续提供低温除盐水，采用GWH(低温省煤器)+CDH(烟气冷凝器)+SGH(蒸汽加热器)方案，最终方案如下图所示：

(1)烟气首先通过低温省煤器(GWH)，管内介质为除盐水(来自CDH)，管外介质为烟气;经过此装置后，除盐水温度由4.4℃上升至57.4℃(去除氧器)，烟气温度由131.6℃下降107.8℃;

(2)降温后的烟气进入脱硫塔。相比原高温烟气，烟气温度降低、体积流量减少，可以提高脱硫塔的脱硫效果、减少脱硫塔的耗水量，同时还降低了脱硫塔出口烟气温度。

(3)脱疏后的饱和湿烟气进入烟气冷凝器(CDH)，管内介质为除盐水(来自化水车间)，管外介质为烟气;经过此装置后，除盐水温度由26.1℃C上升至43.4℃(去GWH)，烟气温度由49.4℃下降至47.2℃，有凝结水析出。

(4)冷凝经湿电后的烟气再进入蒸汽加热器(SGH)，管内介质为低压饱和蒸汽(约18℃)，管外介质为烟气;经过此装置，蒸汽相变换热，对烟气进行加热至90℃，直至满足白色烟羽治理的需求温度。

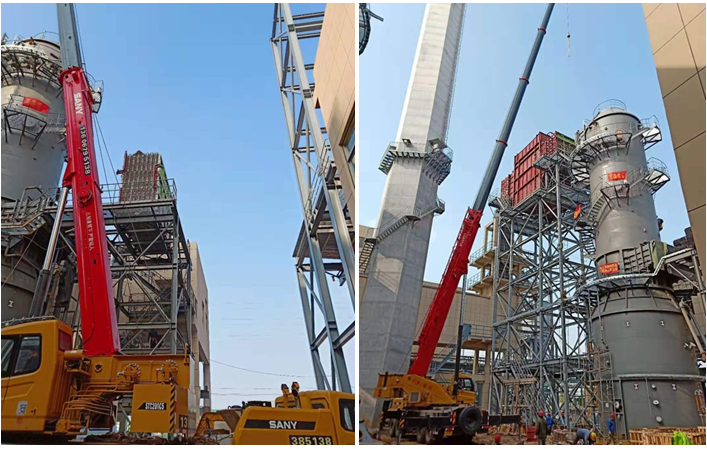

GWH(低温省煤器)布置在脱硫塔前烟道，CDH(烟气冷凝器)和SGH(蒸汽加热器)布置在脱硫塔后烟道，如下图所示：

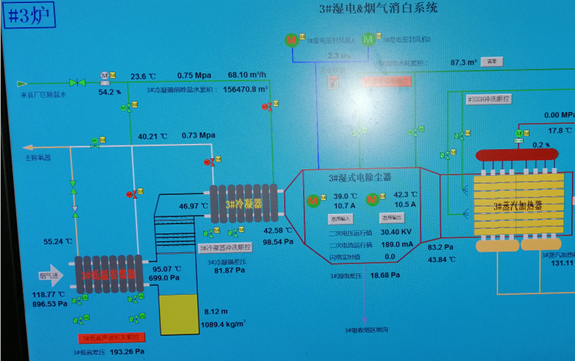

电厂运行某时刻截取画面，如下图所示：

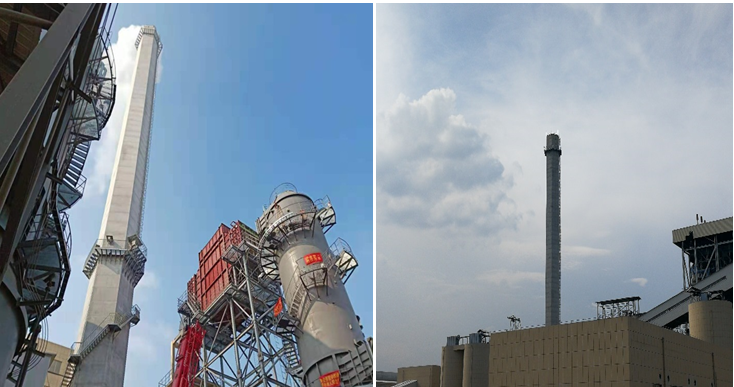

以下为GWH+CDH+SGH系统投运前后的烟囱对照图

1)对于供汽机组，具备大量除盐水供应的条件，建议采用低温省煤器(GWIH)+烟气冷凝器(CDH)+蒸汽加热器(SGH)的工艺路线;采用此技术路线，在满足环保要求的同时，具有良好的节能效益，而且换热器设备尺寸设计相对较小，投资较低。

2)在石膏法脱硫机组中，布置低温省煤器(GWH)，能有效降低脱硫塔出口烟气温度，起到初步冷凝作用。

3)氟塑钢换热器换热效果良好，且具备耐腐蚀和防积灰的特点，在燃煤机组中能够长期稳定运行。
