烟气余热回收+消除有色烟羽系统

浙江嘉善协联热电位于嘉善县惠民街道(经济开发区)衡山路8号。成立于1994年8月，中泰合资企业，累计投资3690万美元。公司占地面积101亩，三台150t/h循环流化床燃煤锅炉，总装机容量3.3万xw:一台1.5万xw抽背机组，一台1.8万Kw背压机组，年设计生产能力23100万千瓦时。

为节能减排，降低碳排放、浙江嘉善协联热电对其中的1#、2#中锅炉配套烟气余热回收+消除有色烟羽系统，3#锅炉配套烟气余热回收系统,通过多家换热器厂家对比，公司果断决定采用氟塑钢换热器用于1#/2#和3#炉进行节能降碳改造。

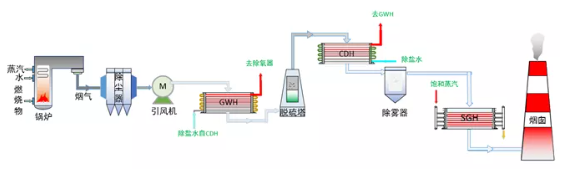

1#、2#锅炉炉后配套烟气余热回收+脱白系统工程分别在脱硫塔前布置氟塑钢低温省煤器，脱硫塔后布置氟塑钢冷凝器和氟塑钢蒸汽加热器，除盐水通过冷凝器和低温省煤器升温实现余热回收，加热器利用蒸汽热源加热烟气实现消除有色烟羽，工艺流程如下图

3#锅炉炉后配套烟气余热回收系统分别在脱硫塔前布置氟塑钢低温省煤器，脱硫塔后布置氟塑钢冷凝器。除盐水通过冷凝器和低温省煤器升温实现余热回收和降碳。

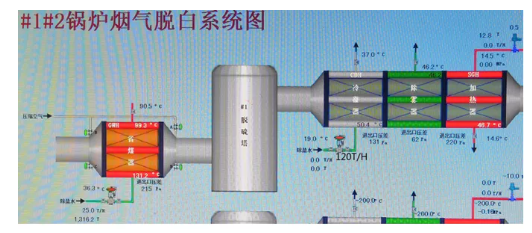

以1#炉为例，从DCS画面可知，氟塑钢低温省煤器将烟气从131℃降温至99℃，将25t/h的除盐水从36℃升温至90.5℃，回收烟气余热1584kw，即5.7GJ/h;氟塑钢冷凝器将烟气从50.4℃冷凝至46.2℃，将120t/h的除盐水从19℃升温至37℃，回收烟气余热2512kw，即9.0GJ/h。

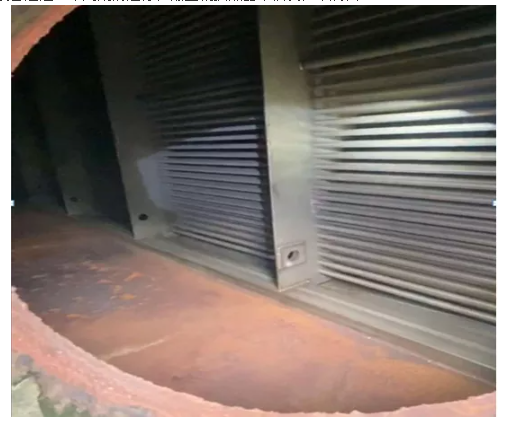

设备通过一个周期的运行，氟塑钢换热器不积灰，不腐蚀。

·以单台炉为例，1#炉氟塑钢低温省煤器和氟塑钢冷凝器一年四季用于加热常温除盐水，按年运行7200h计算，每年可节省标煤3623吨，减少碳排放9058吨、SO,排放86.8吨、NOx排放25.2吨、粉尘排放35.2吨。

1) 此项目的技术路线创新性地提出将低温除盐补水作为冷源，创新性地将脱硫塔前后换热器串联耦合起来，实现在余热回收的同时，兼顾减排(微细颗粒物、SO3、可溶性盐、和重金属的协同脱除)、节水(实现脱硫塔零补水)和消除有色烟羽的功能。创造性地通过多炉耦合协同最大限度回收烟气余热。

2)氟塑钢换热器换热效果良好，且具备耐腐蚀和防积灰的特点，在燃煤机组中能够长期稳定运行。
